污水處理廠一體化泵站的工作原理

一、核心組成與功能

1. 筒體（外殼）

• 材質：多為玻璃鋼（GRP）、不銹鋼或碳鋼防腐，具有耐腐蝕、高強度特性，保護內部設備并形成封閉空間。

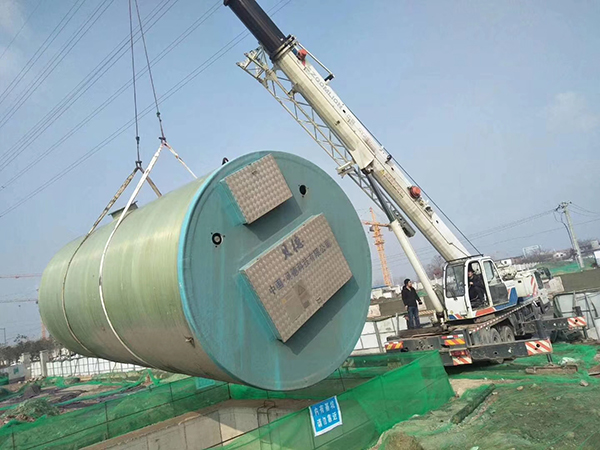

• 結構：地埋式或半地埋式安裝，筒體內集成水泵、格柵、管道、閥門、傳感器等設備。

2. 水泵機組

• 類型：常用潛水排污泵（適應污水含雜質特性）、軸流泵（大流量低揚程場景）或離心泵（清水或低雜質介質）。
• 功能：通過葉輪旋轉產生離心力，將污水從進水口吸入，經加壓后從出水口輸送至目標工藝段。

3. 格柵系統

• 類型：
  • 提籃格柵：攔截較大固體雜質（如塑料袋、樹枝），需定期人工清理。
  • 粉碎格柵：通過刀片旋轉將雜質切割成小塊，避免堵塞管道，減少人工維護。
• 位置：位于泵站進水口前端，預處理污水中的懸浮物。

4. 控制系統

• 傳感器：液位傳感器（監測筒體內水位）、壓力傳感器（監測管道壓力）、流量計（監測流量）等。
• 智能控制柜：接收傳感器信號，自動控制水泵啟停、調節運行頻率（如變頻控制），并可連接遠程監控平臺。

5. 輔助設備

• 管道與閥門：包括進水管道、出水管道、止回閥（防止污水倒流）、閘閥（檢修時截斷水流）等。
• 通風系統：筒體內設置通風口或除臭裝置，排除沼氣等有害氣體，保障設備安全和環境友好。
• 清洗系統：部分泵站配備自動沖洗裝置，定期清洗筒體底部，防止淤泥沉積。

二、工作流程詳解

1. 污水流入與預處理

• 進水階段：污水通過市政管網或前級處理單元（如格柵渠）自流進入泵站筒體底部。
• 格柵攔截 / 粉碎：
  • 提籃格柵：雜質被攔截在格柵籃內，達到一定量時需人工打撈。
  • 粉碎格柵：雜質被切割成粒徑較小的顆粒（如≤10mm），隨污水一同進入后續處理流程，避免堵塞水泵葉輪。

2. 水位監測與水泵啟?？刂?/span>

• 低水位狀態：當筒體水位低于設定下限（如停泵水位）時，水泵停止運行，避免空轉損壞設備。
• 高水位啟動：水位上升至第一級啟動水位時，一臺水泵自動啟動，開始抽水；若水位繼續上升至第二級啟動水位（高負荷狀態），備用泵自動投入運行，提升排水效率。
• 控制邏輯：通過液位傳感器實時監測水位，控制系統根據預設的液位 - 水泵啟停曲線自動調節運行模式，實現 “按需啟動”，避免能源浪費。

3. 污水提升與輸送

• 水泵運行：啟動后，葉輪高速旋轉使泵體內形成真空，污水在大氣壓作用下被吸入泵腔，經葉輪加壓后沿出水管道輸送至污水處理廠的下一工藝環節（如生化池、沉淀池）。
• 流量調節：
  • 恒流量需求：通過變頻控制柜調節水泵轉速，保持出水流量穩定。
  • 變流量需求：多臺水泵組合運行（如 “一用一備”“兩用一備”），根據實際流量需求切換運行泵數量。

4. 壓力控制與保護

• 管道壓力監測：壓力傳感器實時監測出水管道壓力，若壓力異常（如管道堵塞導致壓力過高），控制系統自動報警并停機，防止設備損壞。
• 止回閥作用：水泵停機時，止回閥自動關閉，避免管道內污水回流至泵站，造成水泵倒轉和筒體水位驟升。

5. 遠程監控與維護

• 智能化管理：智能泵站通過物聯網（IoT）技術連接云端平臺，工作人員可遠程查看實時數據（如水位、流量、能耗、設備狀態），接收故障報警（如水泵過載、格柵堵塞），并遠程啟停設備或調整運行參數。
• 預防性維護：系統根據運行數據（如水泵累計運行時間、啟停次數）自動生成維護計劃，提示更換易損件（如密封件、軸承），減少突發故障。

三、關鍵技術特點

1. 節能設計

• 變頻控制：根據實際流量動態調節水泵轉速，避免 “大馬拉小車” 現象，降低能耗（通常節能 10%~30%）。
• 多泵并聯運行：通過優化水泵組合，使每臺泵均工作在高效區間（如水泵性能曲線的高效段）。

2. 防堵塞與自清潔

• 粉碎格柵 + 大通道水泵：減少固體雜質對水泵的堵塞風險。
• 底部坡度設計：筒體底部呈錐形或坡度，配合沖洗裝置，使淤泥和雜質隨水流排出，避免沉積。

3. 安全與環保

• 密封結構：筒體采用法蘭密封或橡膠密封圈，防止污水滲漏污染地下水。
• 除臭系統：通過活性炭吸附或生物濾池處理筒體排出的廢氣，減少異味排放。
• 防爆設計：在易燃易爆環境（如含沼氣的污水）中，采用防爆型電機、電纜和控制系統，符合 ATEX 等安全標準。

四、應用場景與優勢

1. 典型場景

• 污水處理廠內部提升：如從初沉池提升污水至曝氣池，或從二沉池提升污泥至污泥處理車間。
• 尾水排放或回用：將處理后的達標水提升至排放管網或回用水池。
• 地形高差較大的廠區：解決污水因地勢低無法自流進入處理工藝的問題。

2. 核心優勢

• 一體化集成：所有設備預裝在筒體內，現場安裝快捷（無需大規模土建），施工周期比傳統泵站縮短 50% 以上。
• 自動化程度高：無需專人值守，降低人工成本，提升管理效率。
• 適應性強：可根據水質、流量、揚程定制化設計，適用于新建污水處理廠或老舊泵站改造。

總結
